Mounting Arm extension kit
El Mounting Arm extension kit de Orphek está diseñado específicamente para ser utilizado con Orphek Mounting Arm Kit.
El montaje de extensión Orphek está diseñado para usarse con el brazo de montaje y brinda a los clientes una opción de montaje adicional. Está diseñado específicamente para tanques acrílicos o con euroarriostramiento, fijando los brazos de montaje al soporte del tanque.

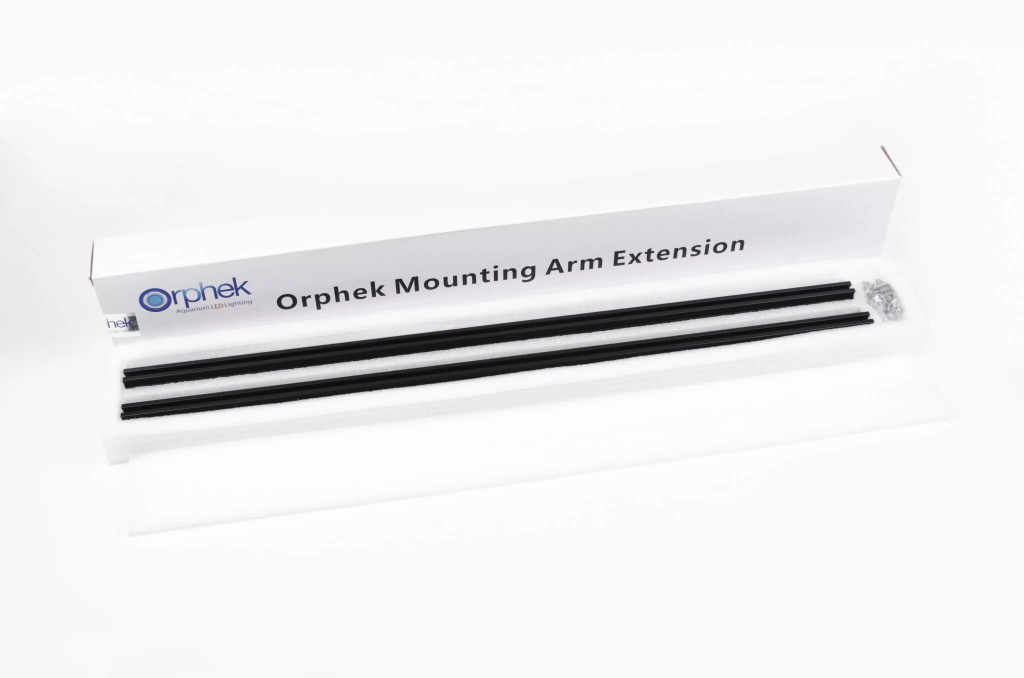

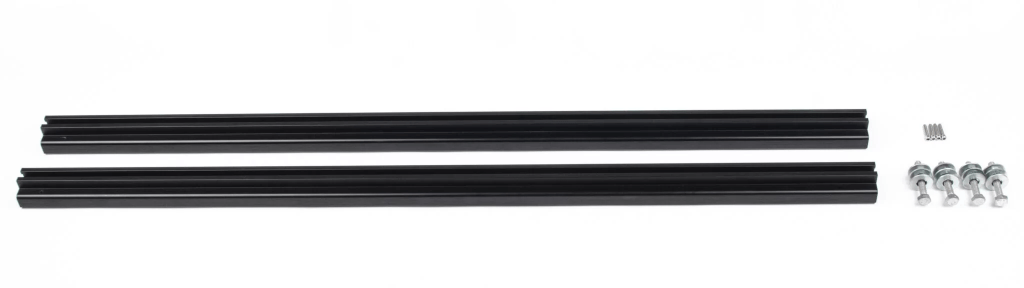

¿Qué incluye la caja?

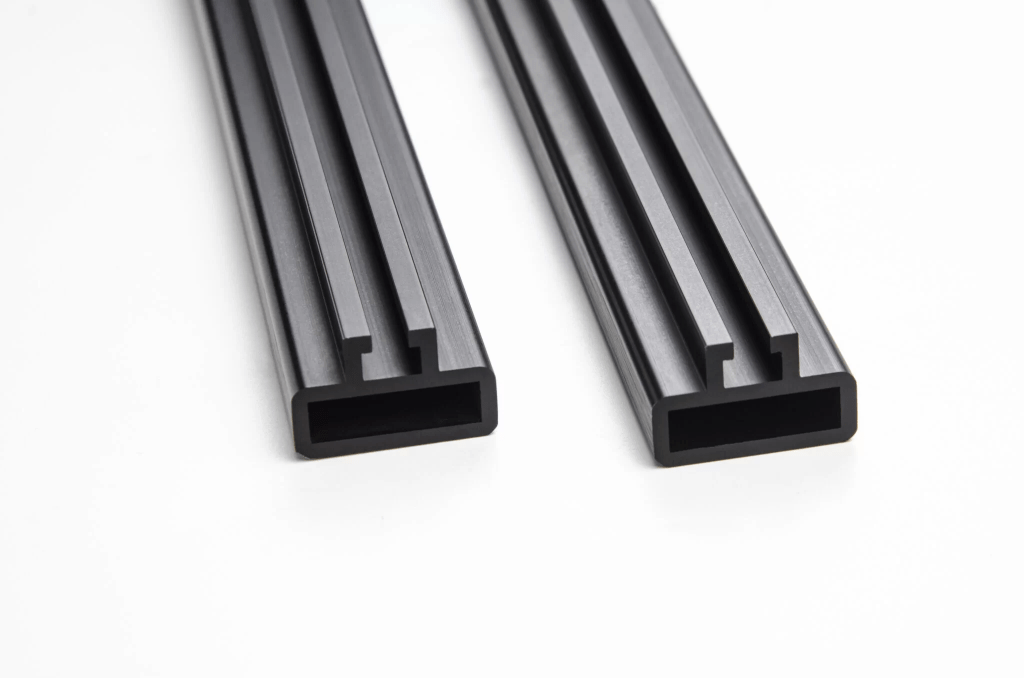

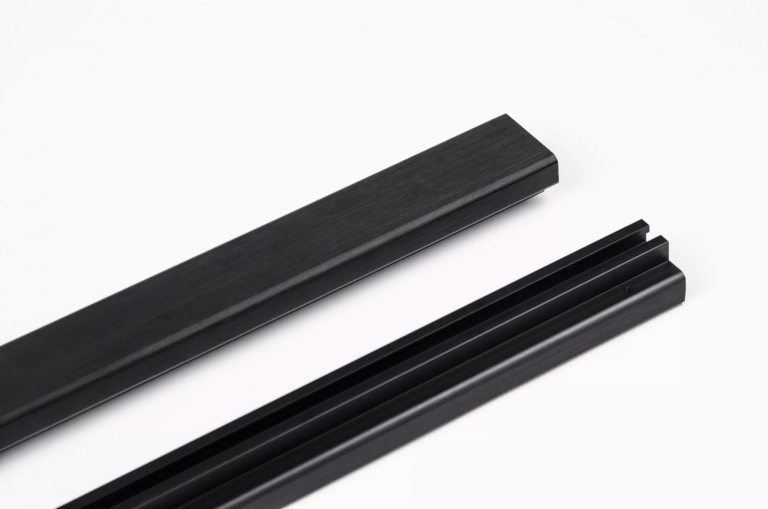

(2 uds) Extensión de perfil de aleación de aluminio
(4 unidades) Tornillos de cabeza hexagonal de acero inoxidable M6 de 60 mm con arandela de metal (12 unidades) y tuerca de cabeza hexagonal (12 unidades)
(4 unidades) Tornillos de cabeza redonda de acero inoxidable M3 de 6 mm
Montando la extensión
PASO 1
OMITIR este paso si está montando su luz por primera vez
Si su brazo de montaje universal Orphek ya estaba sujeto al vidrio de su tanque, primero tendrá que separarlo.
PASO 2

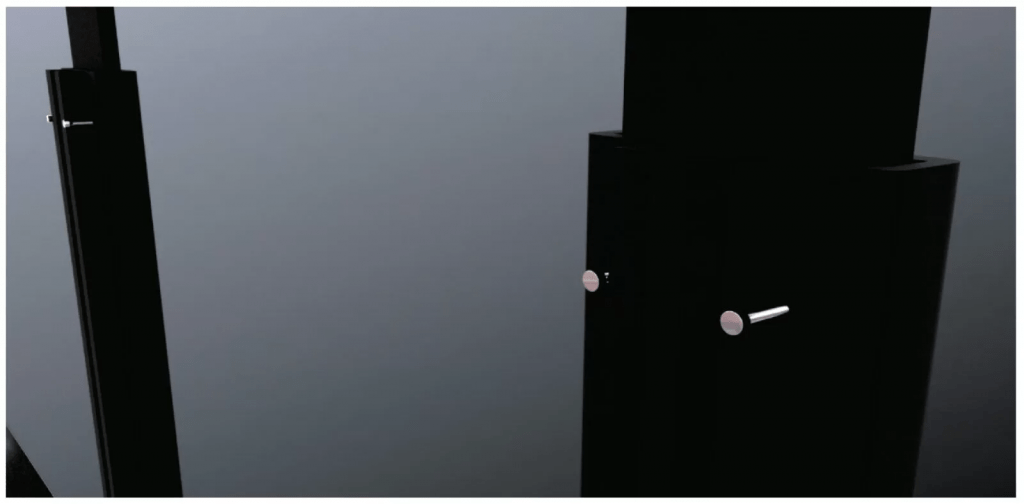

Inserte el brazo de montaje universal Orphek en el soporte de extensión del brazo de montaje como se muestra en la imagen.
PASO 3
Utilice los 4 tornillos de cabeza redonda M3 de 6 mm para fijar el soporte de extensión de montaje en el brazo de montaje universal Orphek. Asegúrese de que esté correctamente colocado y fijado para que no se caiga.
PASO 4

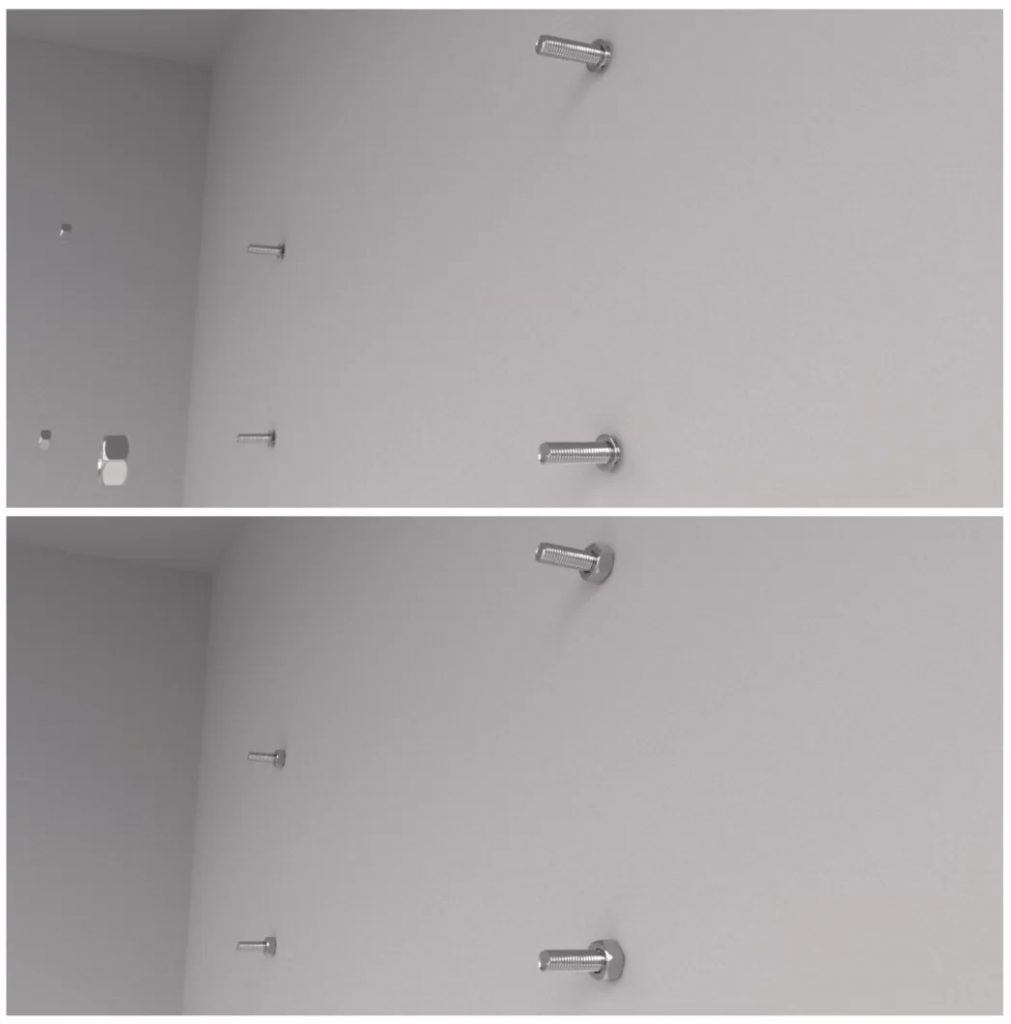

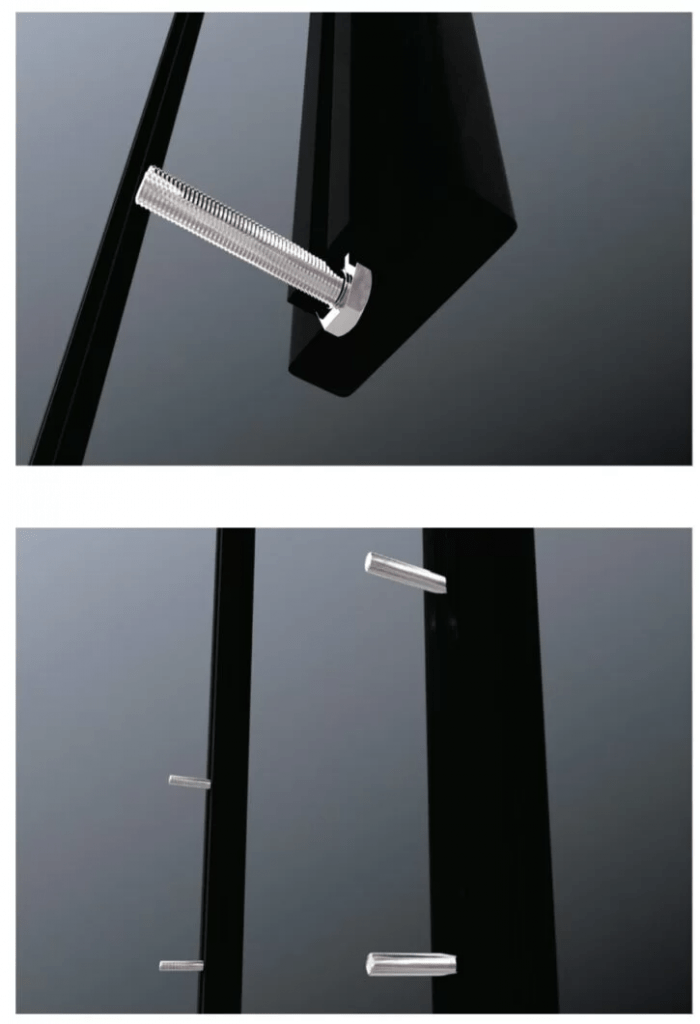

Inserte las 4 unidades de los tornillos de cabeza hexagonal M6 de 60 mm a través de la ranura y fíjelas exactamente en el lugar deseado / planeado. Asegúrese de que esté correctamente colocado y fijado para que no se caiga.
PASO 5

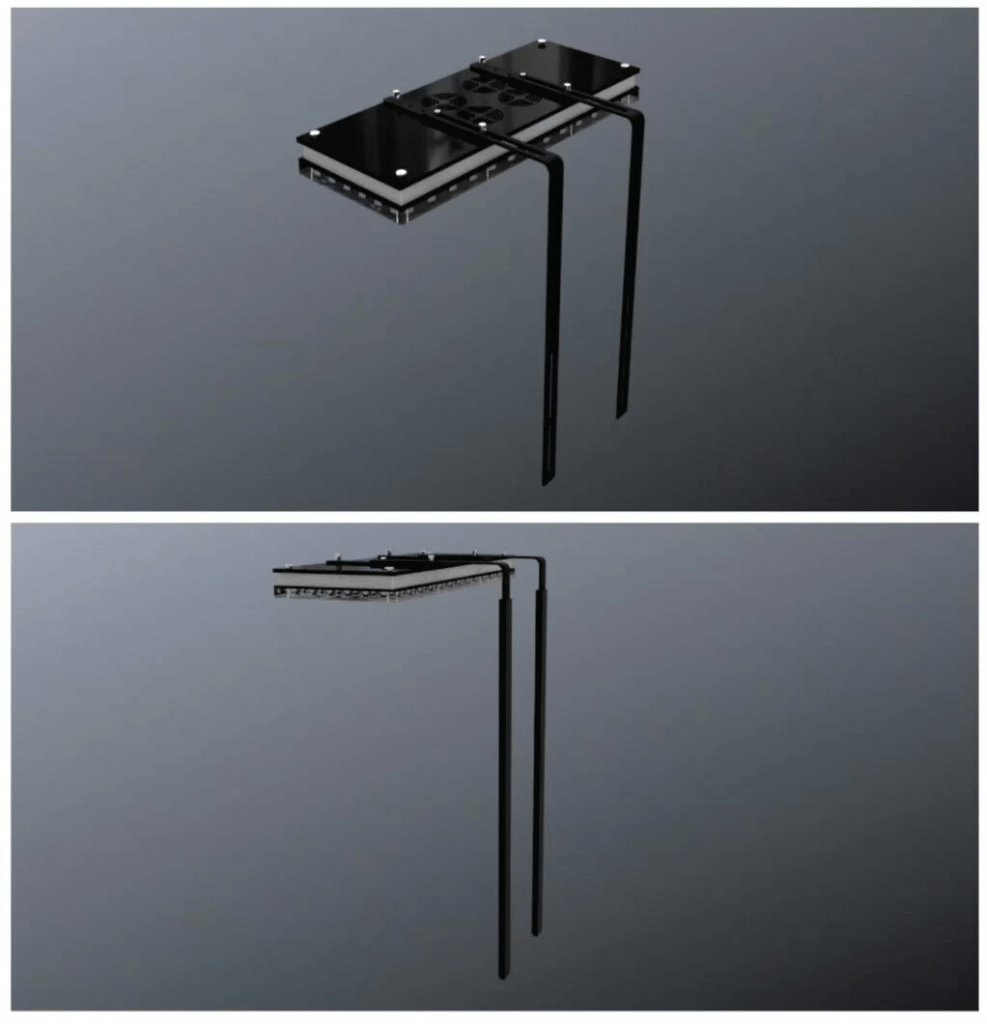

Fije el soporte de extensión del brazo de montaje con la luz en su tanque.
